　　220V電動葫蘆怎么接線?為您奉上接線圖

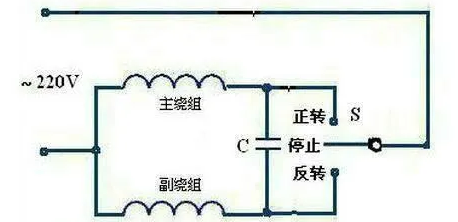

　　220v電動葫蘆單相電比三相電接線要復雜很多，下面給大家提供一個簡單的單相電動葫蘆接線圖作為參考。

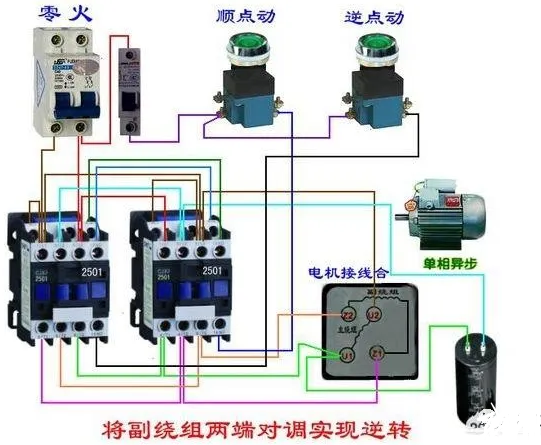

　　這是最簡單的單相電正反轉控制電路，通過切換主副繞組實現正反轉。這是通電就轉動的接線圖，如果要實現點動開關，我們可以采用兩個交流接觸器來實現，如下圖

　　這是標準的電動葫蘆接線圖，兩個按鈕開關分別是順轉和逆轉。

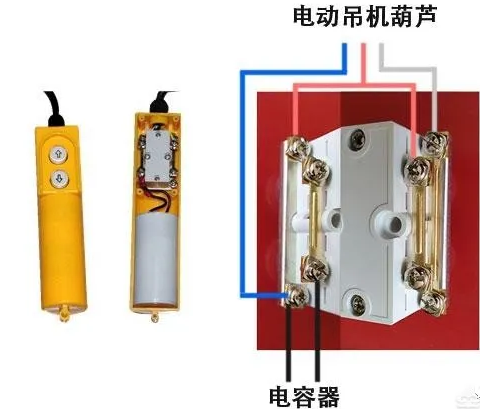

　　下圖是控制手柄的接線圖

　　手柄上通常有很多種倒順開關，有手柄上帶電容的，還有直接在電機上帶電容，出四根線，比如電機出3個接線莊一般是出一顆復線一顆主線，還有一顆是副線主線串一起了，一般是副主一起的接電源，如∶復線串電容急停開關，主線直接接手柄。手柄是(電容一顆急停開關)(電源一顆(主線一顆，之后我們就看手柄觸點是怎么通的，按哪個按鈕那個接線的螺絲通，看完之后一次按照原理接入。

       以上便是220V電動葫蘆接線步驟的相關介紹，希望對您有所幫助。
